渦街流量計在測量壓縮空氣注意事項

點擊次數：2831 發布時間：2021-03-09 03:00:56

渦街流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量。用于壓縮空氣計量的性價比較高的是渦街流量計。

對壓縮空氣流量來說，常常會用到的兩個名詞，標況流量和工況流量。

標況流量是溫度20℃ ，1個大氣壓力下的流量，單位一般是Nm3/min，我們一般說空壓機氣量為20m3其實是標況流量; 工況流量就是在工作狀態下的溫度和壓力下的流量，單位一般用m3/min表示。

渦街流量計測量壓縮空氣注意點：

1.如果安裝流量計的空壓機出口管路振動很大，建議不選擇渦街流量計而選擇其他類型的流量計(比如熱式質量流量計或者金屬浮子流量計，具體選用哪種根據實際情況定);如果一定要在有明顯振動的管路安裝渦街流量計，空壓機管路必須做減振措施，建議的減振措施為接口管路要用特殊的金屬橡膠軟管。

2.如果用戶要顯示標況流量怎么辦?

顯示標況流量渦街流量計需帶溫度壓力補償自動積算，需要配置壓力變送器，溫度變送器，流量積算顯示儀;很多時候，溫度對精度的壓力影響很小，常時間來看，可以不考慮溫度，大多數情況單獨配置壓力變送器也可以。

渦街流量計的安裝注意點：

正確安裝傳感器是確保測量精確可靠的*要前提，若在安裝地點和方式選擇上失誤輕者影響測量精度，重者會影響傳感器的使用壽命，甚至損壞傳感器。

①保證適當?shù)闹惫芏?/div>

安裝傳感器時，一般要求上游直管段長度15-40DN，下游段長度5DN，可根據上下游管道的情況適當調整，以保證測量精度。傳感器也應避免在架空的非常長的管道上安裝傳感器，這樣時間一長后，由于傳感器的下垂容易使傳感器與法蘭間的密封泄漏，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道支架等緊固裝置。

②避免較強的振動

傳感器應避免安裝在振動較強的管道上，若不得已要安裝時，必須采用減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防震墊。在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。

③根據測量流體選擇合適的安裝方式

在對高壓風測量時，可以選擇將傳感器安裝于水平管道或垂直管道上，但如果高壓風中水份含量較高，水平安裝時傳感器應安裝在管線的較高處，垂直安裝時氣體流向應由下向上。無論水平或垂直安裝，流體流向必須與傳感器表體上的流向箭頭保持一致。

④對外部環境的要求

傳感器避免安裝在溫度變化很大的場所和設備的熱輻射范圍內，若必須安裝，應有隔熱通風措施。在潮濕、含有腐蝕性氣體的環境中安裝時，必須做好防潮及隔離措施。另外，因?yàn)殡娫肼晻?huì)干擾傳感器的正確測量，因此安裝位置要遠離大功率變壓器、電機等干擾設備。

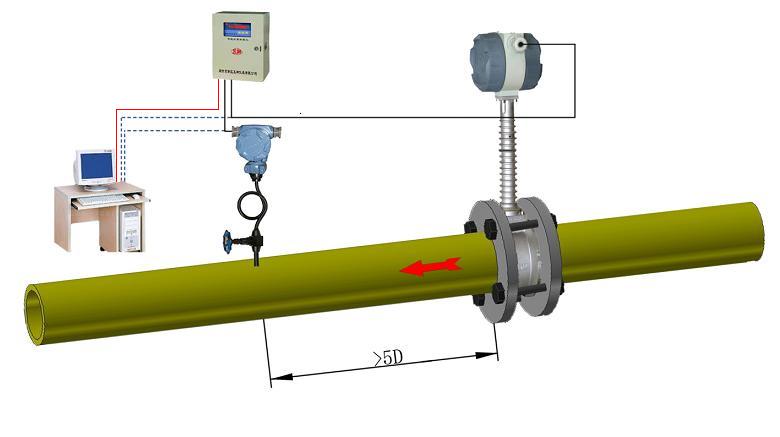

渦街流量計安裝示意圖
