智能電磁流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：HCK**IZRP297
智能電磁流量計產品概述
JKM-LDE系列電磁流量計是高精度、高可靠流量儀表，采用法拉*電磁感應定律設計而成，傳感器主要組成部分是：測量管、電*、勵磁線圈、鐵芯與磁軛殼體。智能電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
電磁流量計采用先進技術研制、開發與生產的流體測量儀表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，在產品結構、選材、制定工藝、生產裝配與出廠測試等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
智能電磁流量計應用現場選型（購買須知）
1.了解工藝參數
（1）了解被測液體名稱（由用戶提供）
（2）了解被測液體的*大流量、常用流量、*小流量（由用戶提供）
（3）了解工藝管徑（由用戶提供）
（4）了解介質溫度（由用戶提供）
（5）了解介質壓力（由用戶提供）
（6）了解被測流體的電導率（由用戶提供）
（7）了解是否有負壓情況存在（由用戶提供）
2．初步選型
（1） 根據了解到的被測介質的名稱和性質，確定是否采用電磁流量計（由業務員確定）
注意：電磁流量計只能測量導電液體流量，而氣體、油類和絕大多數有機物液體不在一般導電液體之例
（2）根據了解到的被介質性質，確定電*材料
注意；公司一般提供不銹鋼、哈氏、鈦和鉭等四種電*，選用哪種電*應根據介質性質查相關資料手冊
（2）根據了解到的介質溫度確定采用橡膠還是四氟內襯（由營銷員確定）
注意：橡膠耐溫不得超過80C；
四氟耐溫150C，瞬間可耐180C；
城市污水一般可采用橡膠內襯和不銹鋼電*
（3）根據了解到的介質壓力，選擇表體法蘭規格（由營銷員確定）
注意：電磁法蘭規格通常為當口徑由DN10－250時，法蘭額定壓力≤1.6Mpa；
當口徑由DN250－1000時，法蘭額定壓力≤1.0Mpa；
當介質實際壓力高于上述管徑－壓力對應范圍時，為特殊訂貨，但*高壓力不得超過6.4Mpa
（4）確定介質的電導率
注意：（1）電磁流量計的電導率不得低于5uS/cm
（2）自來水的電導率約為幾十到上百個uS/cm，一般鍋爐軟水（去離子水）導電，純水（高度蒸餾水）不導電
（3）氣體、油和絕大多數有機物液體的電導率遠低于5uS/cm，不導電。
3．了解用戶要求
（1）了解是組合式就地顯示還是分體式遠傳顯示（由用戶提供）
注意：當為分體遠傳顯示時請了解*大距離，分離*大距離為100米
（2）了解是否需要其它附加功能（由用戶提供）
注意：1、電磁流量計本身帶有上下限流量報警、頻率和電流輸出功能，無須另外特殊訂貨
2、電磁流量計外殼密封防護等級有IP65和IP68兩種，當選擇潛水型IP68時屬于特殊訂貨
3、當電磁流量計要和計算機連接時，需增加RS－485通訊口，屬于特殊訂貨
4．選型：通過上述步驟后，可*后確定電磁流量計型號規格。
智能電磁流量計主要技術參數
1、執行標準：JB／T 9248-1999
2、公稱通徑：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
3、*高流速：15m／s
4、精確度：
DNl5～DN600，示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
DNl5～DN600，示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
DN700-DN3000，示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）
5、流體電導率：≥5uS／cm
6、公稱壓力：
DNl5～DN150（4.0MPa）
DNl5～DN150（4.0MPa）
DNl5～DN600（1.6MPa）
DN200～DN1000（1.0MPa）
DN700～DN3000（0.6MPa）
特殊訂貨（6.3、10MPa）
7、環境溫度：
傳感器（-25℃-十60℃）
傳感器（-25℃-十60℃）
轉換器及一體型（-10℃-十60℃）
8、襯里材料：聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA
9、*高流體溫度：
-體型（70℃）
-體型（70℃）
分離型：聚氯丁橡膠襯里（80℃；120℃）
分離型：聚氨酯襯里（80℃）
分離型：聚四氟乙烯襯里（100℃；150℃）
分離型：聚全氟乙丙烯（F46）（100℃；150℃）
分離型：加網PFA（100℃；150℃）
10、信號電*和接地電*材料：不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
11、電*刮刀機構：DN300-DN3000
12、連接法蘭材料：碳鋼
13、接地法蘭材料：不銹鋼1Crl8Ni9Ti
14、進口保護法蘭材料：
DN65-DNl50（不銹鋼1Crl8Ni9Ti）
DN65-DNl50（不銹鋼1Crl8Ni9Ti）
DN200～DNl600（碳鋼十不銹鋼1Crl8Ni9Ti）
15、外殼防護：
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器（IP65或IP68）
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器（IP65或IP68）
其他傳感器、--體型流量計和分離型轉換器（IP65）
16、間距（分離型）：轉換器距離傳感器一般不超過100m
智能電磁流量計襯里的選擇
1、聚四氟乙烯（F4）：
a、主要性能：是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。
b、*高介質溫度：
-體型：70℃
分離型：100℃ 150℃ （需特殊訂貨）
c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。
2、聚全氟乙丙烯（F46）：
a、主要性能：同F(xiàn)4，耐磨性、抗負壓能力高于F4。
b、*高介質溫度：
-體型：70℃
分離型：100℃ 150℃ （需特殊訂貨）
c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。
3、聚氟合乙烯（Fs）：
a、主要性能：適用溫度上限較聚四氟乙烯低，但成本也較低。
b、*高介質溫度：
-體型：70℃
分離型：80℃
c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。
4、聚氯丁橡膠：
a、主要性能：有*好的彈性，高度的扯斷力，耐磨性能好。耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。
b、*高介質溫度：
-體型：70℃
分離型：80℃ 120℃ （需特殊訂貨）
c、適用范圍：水、污水、弱磨損性的泥漿礦漿。
5、聚氨酯橡膠：
a、主要性能：耐磨性能*強。耐腐蝕性能較差。
b、*高介質溫度：
-體型：70℃
分離型：80℃
c、適用范圍：中性強磨損的礦漿、煤漿、泥漿。

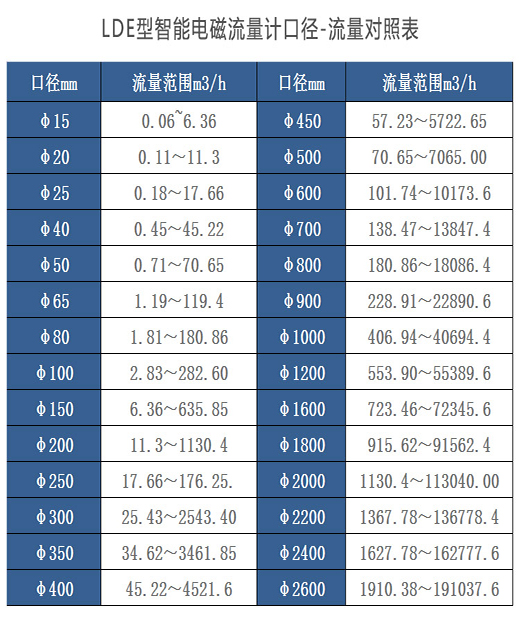

智能電磁流量計流量對照表
智能電磁流量計流量對照表
智能電磁流量計電*的選擇
1、電*材料：不銹鋼0Crl8Nil2M02Ti
耐蝕及耐磨性能：用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
2、電*材料：哈氏合金B(yǎng)
耐蝕及耐磨性能：對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
3、電*材料：哈氏合金C
耐蝕及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
4、電*材料：鈦
耐蝕及耐磨性能：能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。
5、電*材料：鉭
耐蝕及耐磨性能：具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐--切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。
6、電*材料：鉑／鈦合金
耐蝕及耐磨性能：幾乎能耐--切化學介質，但不適用于王水和銨鹽。
7、電*材料：不銹鋼涂覆碳化鎢
耐蝕及耐磨性能：用于無腐蝕性，強磨損性的介質。
備注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。
智能電磁流量計安裝注意事項
1、應安裝在水平管道較低處和垂直向上處，避免安裝在管道上的*高點和垂直向下處。
2、應安裝在管道上升處
3、在開口排放管道安裝，應安裝在管道的較低處。
4、若管道落差超過5m時，在傳感器的下游安轉排氣閥裝。
4、若管道落差超過5m時，在傳感器的下游安轉排氣閥裝。
5、傳感器絕對不能安裝在泵的進出口處，用安裝在泵的出口處。
6、流量計前方*少要有10*D（D為流量計內徑）長度的直管段，后方要有5*D長度的直管段。
6、流量計前方*少要有10*D（D為流量計內徑）長度的直管段，后方要有5*D長度的直管段。
