          測量汽油流量計,汽油流量計廠家

          點擊次數:2188 發布時間:2020-11-06 05:32:29

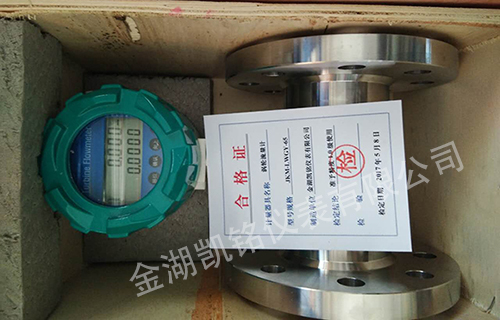

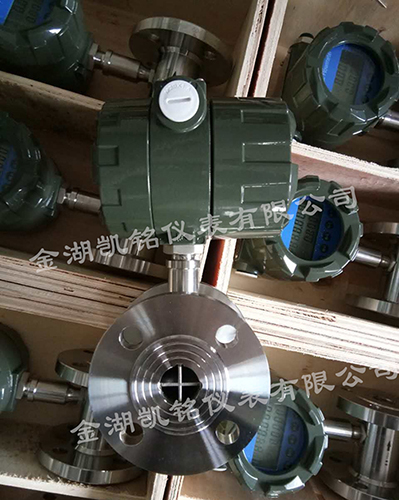

          測量汽油流量計產品概述
          渦輪流量計原理是感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時,磁路的磁阻發生變化,從而產生感應信號。信號經放大器放大和整形,送到計數器或頻率計,顯示總的積算流量。同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。渦輪流量計的葉輪的轉速正比于流量,葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號,不僅提高了檢測電路的抗干擾性,而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以?xún)?nèi)。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

          測量汽油流量計基本參數
          儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接
          (15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
          精度等級 ±1%R、±0.5%R
          量程比 1:10;1:15;1:20
          儀表材質 304不銹鋼、316(L)不銹鋼等
          被測介質溫度(℃) -20~+120℃
          環境條件 溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
          輸出信號 脈沖頻率信號,低電平≤0.8V 高電平≥8V
          供電電源 +12VDC 、+24VDC(可選)
          信號傳輸線 STVPV3×0.3(三線制)
          傳輸距離 ≤1000m
          信號線接口 豪斯曼接頭
          防爆等級 非防爆產品
          防護等級 IP65

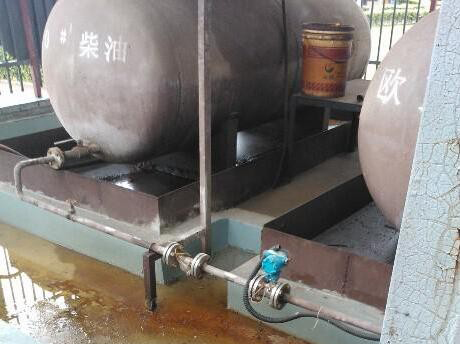

          測量汽油流量計的安裝
          渦輪流量計作為葉輪式流量計的主要品種,由傳感器和轉換顯示儀表組成,被廣泛應用于測量封閉管道中的液體,但液體必須是與不銹鋼、硬質合金不起腐蝕作用,且介質中沒有纖維以及顆粒等雜質。以下就來講講渦輪流量計的一些安裝方式注意點。
          渦輪流量計的安裝有法蘭連接、螺紋連接及夾裝式三種方式。安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致,且上游直管段應大于等于20倍管徑,下游直管段大于等于5倍管徑。
          儀表的傳感器應遠離外界磁場,如不能避免,應采取必要的措施。為了檢修時不至于影響液體的正常輸送,應在傳感器兩端的直管段外安裝旁通管道。傳感器露天安裝時,要做好防水處理。傳感器與顯示儀表的接線,應根據放大器的電源來選擇接線方式。
          渦輪流量傳感器可水平、垂直安裝,垂時流體方向必須向上。液體應充滿管道,不得有氣泡。安裝時,液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。直管段內壁應光滑清潔,無凹痕、積垢和起皮等缺陷。
          作為流量測量的一種理想儀表,渦輪流量計在業界獲得了廣泛的應用,正確的安裝方式是保證儀表正常運作的前提條件,為日后的保養維修提供便利,也能讓儀表的壽命更長久。

          測量汽油流量計儀表類型
          儀表型號 LWGYS-N LWGYS-A LWGYS-B LWGYS-C
          信號輸出 脈沖 4-20mA 無 4-20mA/脈沖
          供電電源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 鋰電池 24VDC±15%
          精度等級 1.0~0.5級 1.0~0.5級 ? 1.0~0.5級
          測量范圍 標準量程 標準量程 ? 標準量程或擴展量程
          顯示器 無 無
          通訊接口 無 無 無 可選RS485
          通訊協議 無 無 無 Moubus HART
          儀表材質 不銹鋼 不銹鋼 不銹鋼
          防爆等級 無 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
          防護等級 IP60 IP65 IP65
          整機功耗 < 1W < 1W < 1W
          儀表通經 DN4~DN250 DN4~DN250 DN4~DN250
          介質溫度 -20℃~120℃ -20℃~120℃ -20℃~120℃
          環境溫度 -30℃~60℃ -30℃~60℃ -30℃~60℃

          測量汽油流量計選型
          型 號 說 明
          LWGY─ /□ /□ /□ /□ /□ /□

          稱

          4             4mm,標準量程0.04~0.25m3/h,寬量程為0.04~0.4m3/h
          6 6mm,標準量程0.1~0.6m3/h,寬量輪為0.06~0.6m3/h
          10 10mm,標準量程0.2~1.2m3/h,寬量程為0.15~1.5m3/h
          15 15mm,標準量程0.6~6m3/h寬量程為0.4~8m3/h
          20 20mm,標準量程0.8~8m3/h,寬量程為0.4~8m3/h
          25 25mm,標準量程1~10m3/h,寬量程為0.5~10m3/h
          32 32mm,標準量程1.5~15m3/h,寬量程為0.8~15m3/h
          40 40mm,標準量程2~20m3/h,寬量程為1~20m3/h
          50 50mm,標準量程4~40m3/h,寬量程為2~40m3/h
          65 65mm,標準量程7~70m3/h,寬量程為4~70m3/h
          80 80mm,標準量程10~100m3/h,寬量程為5~100m3/h
          100 100mm,標準量程20~200m3/h,寬量程為10~200m3/h
          125 125mm,標準量程25~250m3/h,寬量程為13~250m3/h
          150 150mm,標準量程30~300m3/h,寬量程為15~300m3/h
          200 200mm,標準量程80~800m3/h,寬量程為40~800m3/h
          類型 N +12V供電,脈沖輸出,高電平≥8V低電平≤0.8V
          精度等級 05 精度0.5級
          10 精度1.0級
          渦輪
          類型
          W 寬量程渦輪
          S 標準渦輪
          材質 S 304不銹鋼
          L 316(L)不銹鋼
          防爆 N 無標記,為非防爆型
          壓力等級 N 常規 (參照表2)
          H(x) 高壓 (參照表2)
          注:DN15~DN40常規為螺紋連接,如希望采用法蘭連接,請?jiān)?ldquo;公稱通徑”后加“(FL)”
          例如,選用一臺法蘭連接式非防爆型渦輪流量計測量水,需要脈沖信號輸出,管道為DN40,要求精度0.5級,304不銹鋼材質,儀表耐壓16MPa測量范圍為標準量程,其產品型號應為:LWGY-40(FL) /05/S/S/N/H16

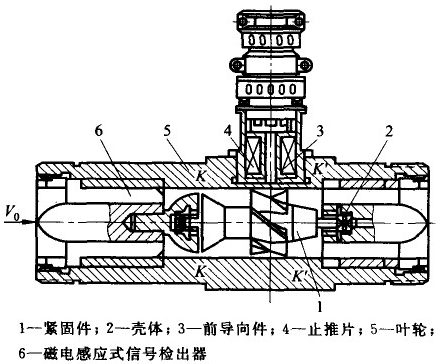

          測量汽油流量計工作原理
          流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量或總量。在一定的流量范圍內,脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:

          式中:
          f——脈沖頻率[Hz]
          k——傳感器的儀表系數[1/m3],由校驗單給出。
          Q——流體的瞬時流量(工作狀態下)[m3/h]
          3600——秒時換算系數
          每臺傳感器的儀表系數由制造廠填寫在檢定**中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。

          測量汽油流量計產品特點
          1、壓力損失小,葉輪具有防腐功能;
          2、渦輪流量計采用先進的超低功耗單片微機技術,整機功能強、功耗低、性能優越;
          3、具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%;
          4、儀表系數可由按鍵在線設置,并可顯示在LCD屏上,LCD屏直觀清晰,可靠性強;
          5、采用EEPROM對累積流量、儀表系數掉電保護,保護時間大于10年;
          6、渦輪流量計采用高性能MCU中央處理器,完成數據采集處理顯示輸出、累積流量瞬時流量同屏顯示方便的人機界面實現, 以標準485形式進行數據傳輸;
          7、采用全硬質合金(碳化鎢)屏蔽式懸臂梁結構軸承,集轉動軸承與壓力軸承于一體,大大提高了軸承壽命,并可在有少量泥沙與污物的介質中工作;
          8、渦輪流量計采用1Cr18Ni9Ti全不銹鋼結構,(渦輪采用2Cr13)防腐性能好;
          9、容易維修,有自整流的結構,小型輕巧,結構簡單,可在短時間內將其組合拆開,內部清洗簡單;
          10、有較強抗磁干擾和振動能力、性能可靠、壽命長;
          11、下限流速低,測量范圍寬;
          12、現場顯示型液晶屏顯示清晰直觀,功耗低,3V鋰電池供電可連續運行5年以上;
          13、耐腐蝕,適用于酸堿溶液;
