概述：
玻璃板、玻璃管液面計為直觀液位測量儀表，用來直接或間接地指示各種塔、罐、槽、箱等容器的液面位置（油、水、酸、堿、鹽等各種介質）儀表兩端各裝有一個針型閥，當玻璃管發生意外事故而破碎時，針型閥在容器壓力作用下自動關閉，以防止容器內介質繼續外流。
參數：
1、法蘭的公稱直徑DN20
2、法蘭型式：A型-平面法蘭HG5012-58，B型-凸面法蘭院HG5012-58
3、結構形式：“標準型”D-與“保溫型”W
4、材料分類：Ⅰ（類材料）-碳鋼，Ⅱ（類材料）耐酸不銹鋼
主要技術指標：
1、工作壓力：≤16Kgf/cm²
2、工作溫度：≤200℃
3、針型閥的自動關閉壓力：≥2Kgf/cm²
4、保溫套蒸汽壓力：≤6Kg/cm²

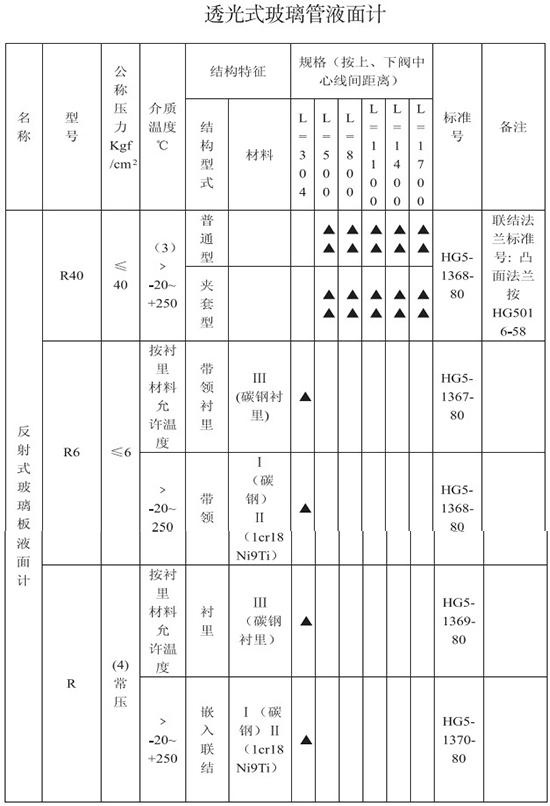

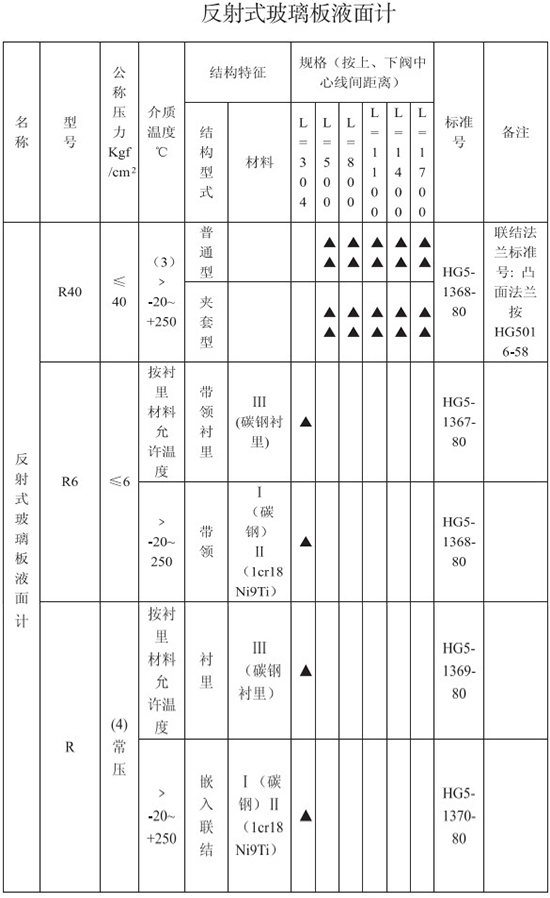

玻璃管液面計標準系列
結構和原理
儀表在上下閥上都裝法蘭連接，使保持法蘭表面光潔，通過法蘭與容器連接構成連通器，透過玻璃板或玻璃管，可直接讀得容器內液位的高度。
在上下閥內都裝有鋼球，當玻璃板或玻璃管因意外事故破壞時，鋼球在容器壓力作用下，阻塞通道，這樣容器便自動密封，可防止密封內的液體繼續外流。
在儀表的閥端裝有阻塞螺釘，可供取樣用，或在檢修時放出儀表中剩余液體使用。
