雷達液位計是一種采用微波測量技術的物位測量儀表。它能夠非接觸測量，耐磨損、耐老化性能高，不受壓力、真空或溫度的影響。因此它在易燃、易爆、強腐蝕性、高溫、粘稠等惡劣的測量條件下，性能卓越，特別適用于大型立罐和球罐等的測量。由于其特有的優勢，雷達液位計被廣泛用于多種測量領域。

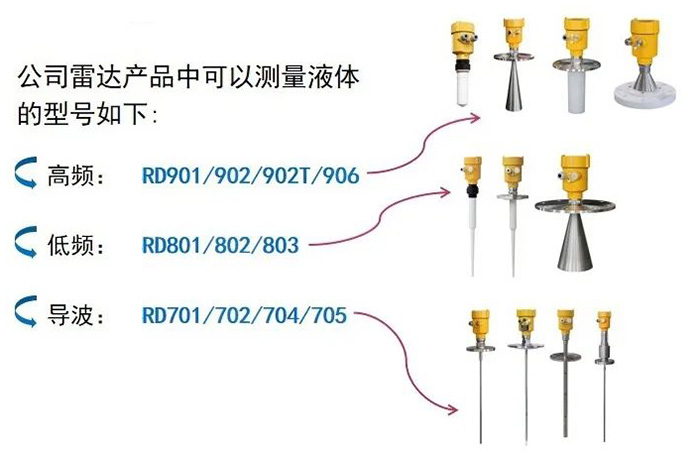

雷達液位計種類

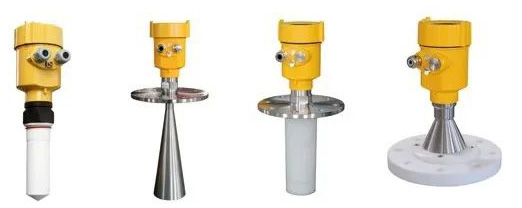

1.高頻雷達液位計

◆高頻雷達測液體的產品RD901/902/902T/906 受高頻雷達發射結構影響，高頻雷達傳感器發射尖更容易形成凝結短路，所以針對高頻雷達凝結的現象公司推出各種抗凝結天線(RD902T、HBRD906)。

◆對于RD901雷達，抗輕微凝結，適用于按照法蘭小(*小DN50)量程10m之內，罐內酸氣或者蒸汽小，有腐蝕性的環境。

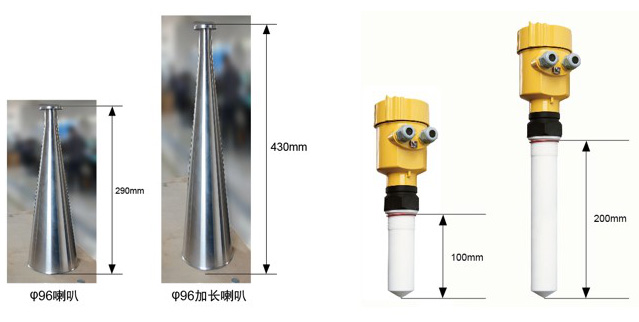

◆RD901棒式雷達天線有100mm和200mm兩種，當接管稍長時不會嚴重影響測量，會增加一些盲區。當罐內溫度較高，酸氣或者蒸汽較大的時候不合適用RD901雷達，RD901雷達盲區一般小于0.3m，只能測量常壓的環境，不能加高溫散熱片。

◆接管過長的工況，喇叭天線的雷達可選擇加長型天線測量。高頻雷達如接管過長，可通過加長傳感器測量。

◆RD902雷達,適用于大部分工況,盲區小，發射角小，適合在導波管內使用;但當現場有大蒸汽(會產生凝結)，強腐蝕時不推薦使用。

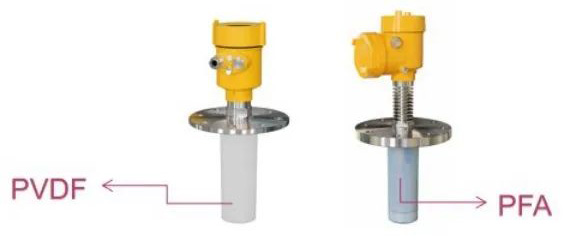

◆RD902T雷達， 是對RD902雷達的補充，是在902雷達的天線_上加裝了防腐翻邊護套，材質分為PVDF和PFA，跟現場溫度及腐蝕強弱來選著護套，PVDF護套適用于常壓環境，PFA護套*高耐壓1.6MPA。

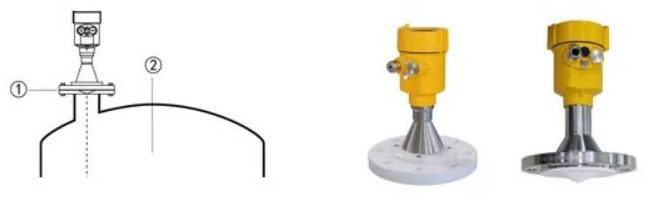

◆RD906雷達盲區較小， *小盲區為0.1m，RD906雷達天線為微錐形天線，安裝時天線不用伸出接管，接管長度跟接管直徑有關，DN80接管*長不能超過200mm。

◆RD906雷達適合于有蒸汽有腐蝕的小型儲罐，因天線不伸出接管，防介質飛濺效果比較好，同時盲區更小，所以特別適用于帶攪拌的小型儲罐(測量高度5m以下)。

2.導波雷達液位計

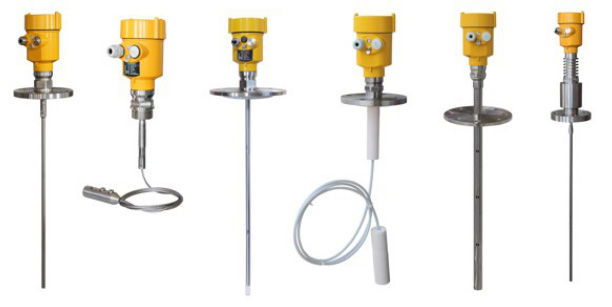

◆導波雷達測量液體的4款產品RD701/702/704/705,都有特殊的應用點，也有應用的局限性。

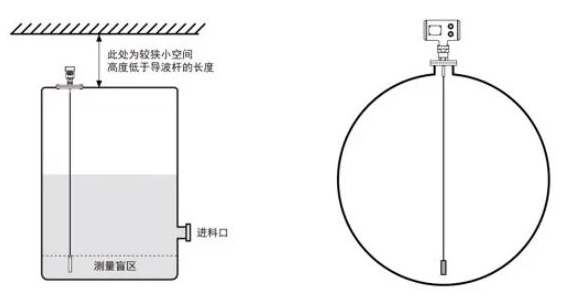

◆對于RD701雷達，桿式適用于測量輕微腐蝕性、量程小的罐子、或者安裝法蘭比較小的罐子;纜式因為重錘為測量盲區，所以下盲區比桿式大，小量程不推薦選纜式(沒有安裝空間的只能選纜式)對于介電常數較低，且量程較大的儲罐，推薦選A型導波雷達，例如液化氣球罐測量。

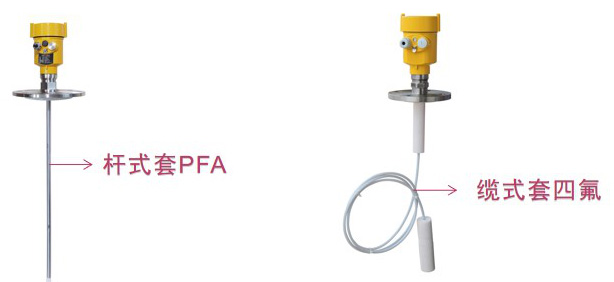

◆對于RD702雷達，暫時公司的工藝為套四氟或套PFA,PFA采取焊接工藝(配圖)只能用于桿式可以耐一定壓力，纜式套四氟的702雷達工藝為四氟膠密封，所以不能耐壓。

◆對于RD704雷達，同軸管外徑為25mm，同軸導波雷達*適用的環境是量程較小罐子，通過同軸管，可以做到無盲區測量。

通過對同軸雷達在攪拌罐子內使用情況的反饋，攪拌罐直接裝同軸雷達，會有很大的幾率折斷，所以公司不推薦直接安裝在攪拌罐，可以選擇RD701雷達加裝DN50以上的導波管測量。

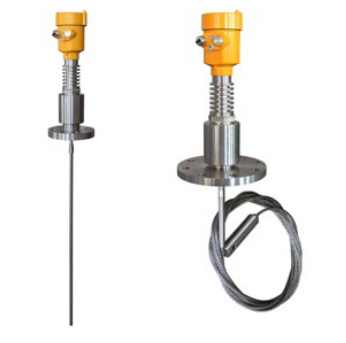

◆對于RD705雷達，是陶瓷密封天線，是針對高溫高壓環境下測量液體使用的，因為高溫高壓環境下罐內會產生氣相，雷達測量精度需要補償，暫因未總結出補償規律，不推薦在高溫加高壓環境下使用，單獨的高溫(溫度400°C以內)或者高壓(10mpa)使用效果可以保證。
