電磁流量計產品介紹

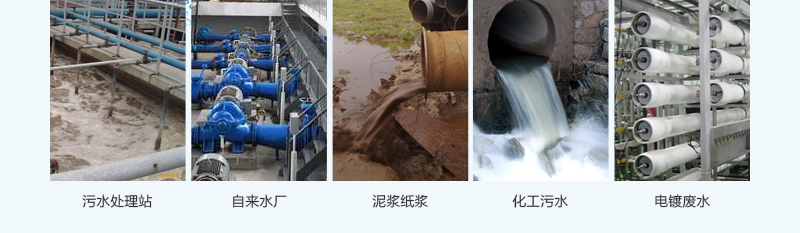

電磁流量計是一種根據法拉*電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計采用CAN現場總線，屬國內*創，技術達到國內**水平。電磁流量計在滿足現場顯示的同時，還可以輸出4~20MA電流信號供記錄，調節和控制用，現已經廣泛地應用化工，環保，冶金，醫藥，造紙，給排水等工業技部門和管理部門。



電磁流量計廠家產品特點



電磁流量計主要技術參數

1、執行標準：JB／T 9248—1999

2、公稱通徑：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

3、*高流速：15m／s

4、精確度：

DNl5～DN600，示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）

DN700—DN3000，示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）

5、流體電導率：≥5uS／cm

6、公稱壓力：

DNl5～DN150（4.0MPa）

DNl5～DN600（1.6MPa）

DN200～DN1000（1.0MPa）

DN700～DN3000（0.6MPa）

特殊訂貨（6.3、10MPa）

7、環境溫度：

傳感器（—25℃—十60℃）

轉換器及一體型（—10℃—十60℃）

8、襯里材料：聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA

9、*高流體溫度：

—體型（70℃）

分離型：聚氯丁橡膠襯里（80℃；120℃）

分離型：聚氨酯襯里（80℃）

分離型：聚四氟乙烯襯里（100℃；150℃）

分離型：聚全氟乙丙烯（F46）（100℃；150℃）

分離型：加網PFA（100℃；150℃）

10、信號電*和接地電*材料：不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢

11、電*刮刀機構：DN300—DN3000

12、連接法蘭材料：碳鋼

13、接地法蘭材料：不銹鋼1Crl8Ni9Ti

14、進口保護法蘭材料：

DN65—DNl50（不銹鋼1Crl8Ni9Ti）

DN200～DNl600（碳鋼十不銹鋼1Crl8Ni9Ti）

15、電磁流量計外殼防護：

DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器（IP65或IP68）

其他傳感器、——體型流量計和分離型轉換器（IP65）

16、間距（分離型）：轉換器距離傳感器一般不超過100m



電磁流量計襯里的選擇

1、聚四氟乙烯（F4）：

a、主要性能：是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。

b、*高介質溫度：

—體型：70℃

分離型：100℃ 150℃ （需特殊訂貨）

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。



2、聚全氟乙丙烯（F46）：

a、主要性能：同F(xiàn)4，耐磨性、抗負壓能力高于F4。

b、*高介質溫度：

—體型：70℃

分離型：100℃ 150℃ （需特殊訂貨）

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。



3、聚氟合乙烯（Fs）：

a、主要性能：適用溫度上限較聚四氟乙烯低，但成本也較低。

b、*高介質溫度：

—體型：70℃

分離型：80℃

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。



4、聚氯丁橡膠：

a、主要性能：有*好的彈性，高度的扯斷力，耐磨性能好。耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。

b、*高介質溫度：

—體型：70℃

分離型：80℃ 120℃ （需特殊訂貨）

c、適用范圍：水、污水、弱磨損性的泥漿礦漿。



5、聚氨酯橡膠：

a、主要性能：耐磨性能*強。耐腐蝕性能較差。

b、*高介質溫度：

—體型：70℃

分離型：80℃

c、適用范圍：中性強磨損的礦漿、煤漿、泥漿。



電磁流量計電*的選擇

1、電*材料：不銹鋼0Crl8Nil2M02Ti

   耐蝕及耐磨性能：用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。

2、電*材料：哈氏合金B(yǎng)

   耐蝕及耐磨性能：對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。

3、電*材料：哈氏合金C

   耐蝕及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕

4、電*材料：鈦

   耐蝕及耐磨性能：能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。

5、電*材料：鉭

   耐蝕及耐磨性能：具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。

6、電*材料：鉑／鈦合金

   耐蝕及耐磨性能：幾乎能耐——切化學介質，但不適用于王水和銨鹽。

7、電*材料：不銹鋼涂覆碳化鎢

   耐蝕及耐磨性能：用于無腐蝕性，強磨損性的介質。

備注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

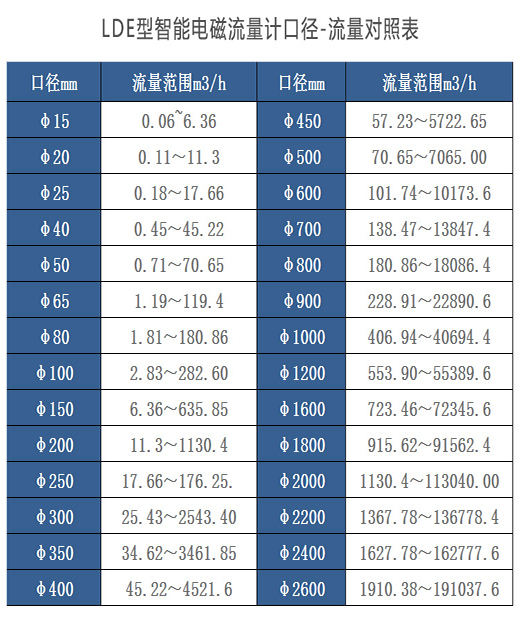

電磁流量計口徑及流速對照表
