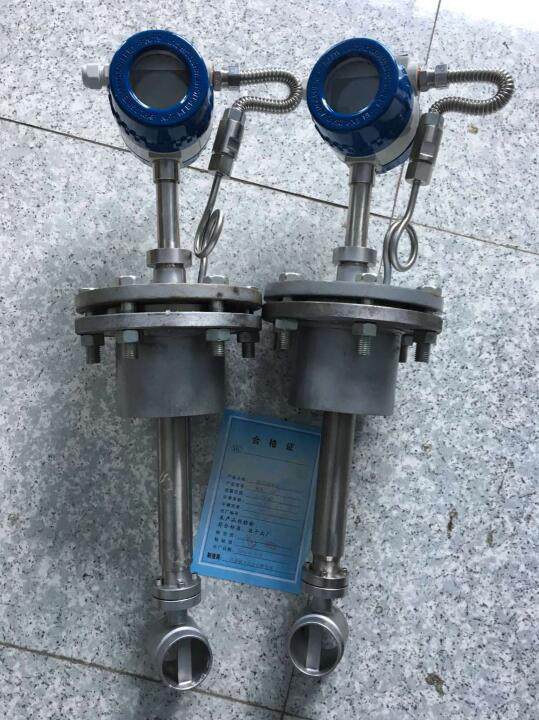

插入式蒸汽流量計概述

渦街流量計是采用壓電應力式傳感器，性能可靠性高，可在-20℃～+250℃的流體溫度范圍內工作。工作壓力損失較小，量程范圍寬，對空氣測量量程比可達30比1，渦街流量計測量技術成熟的產品。具備了模擬標準信號、數字脈沖信號輸出，可以與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。
渦街流量計廣泛用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質，精度高，在測量流體體積流量時不受流體密度、壓力、溫度、粘度等參數的影響，可靠性高，維護量小，能長期穩定。

插入式蒸汽流量計產品優勢

1、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
2、安全防爆，適用于惡劣環境。
3、無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
4、渦街流量計采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
5、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
6、同時顯示流量值與累計流量值，不必輪流切換。
7、渦街流量計采用抗振探頭，有效消除外界振動影響。
8、電路采用表面貼裝工藝，結構緊湊，可靠性高。
9、渦街流量計采用分體式信號轉換器，電纜*長10米。
10、量程比寬達20:1。
11、整體結構設計合理，動態測量范圍寬，壓力損失小。
12、分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性（如硫酸流量計）介質的測量。
13、現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

插入式蒸汽流量計主要技術指標

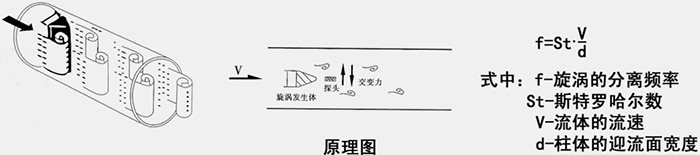

插入式蒸汽流量計的工作原理

渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f = St × V/d
式中：f 渦街發生頻率 (Hz)
V旋渦發生體兩側的平均流速(m/s )
St 斯特羅哈爾系數（常數）

這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號或標準信號。
在流體管道中，垂直插入一個柱形阻擋物，在其后部（相對于流體流向）兩側就會交替地產生旋渦。隨著流體向下游流動形成旋渦列，我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體在一定條件下旋渦的分離頻率與流體的流速成線性關系。因而，只要檢測出旋渦分離的頻率，即可計算出管道內流體的流速或流量。

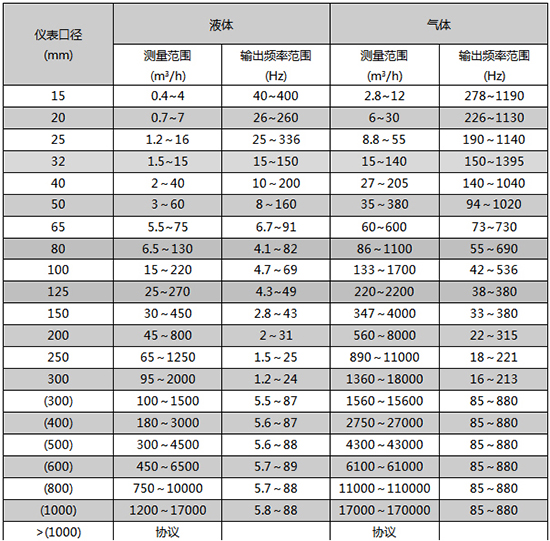

插入式蒸汽流量計工況流量范圍表

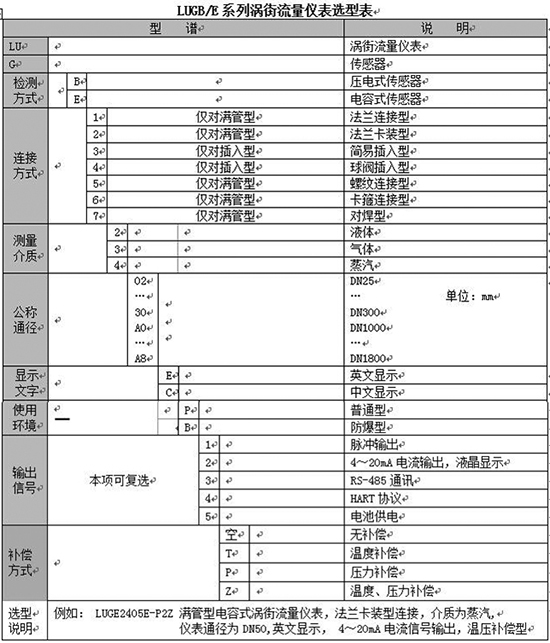

插入式蒸汽流量計選型表

插入式蒸汽流量計的配線設計

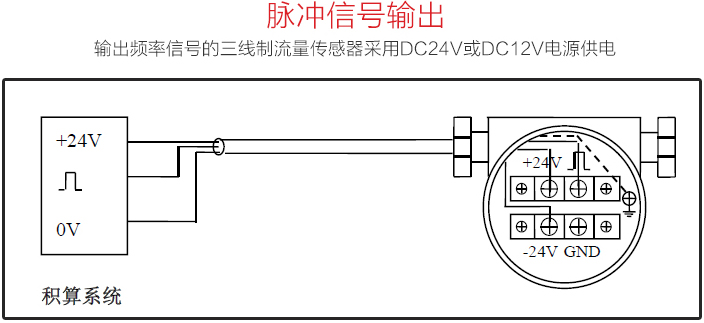

一. 輸出頻率信號的三線制渦街流量儀表配線設計
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖

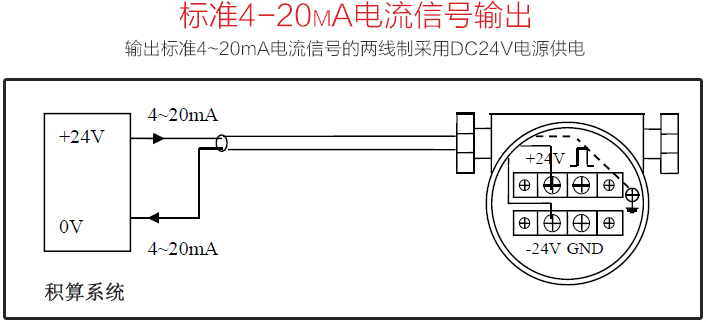

二.輸出標準4~20mA電流信號的兩線制渦街流量儀表配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖

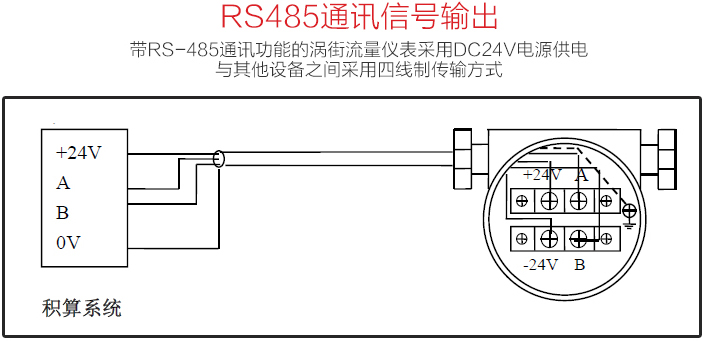

三．帶RS-485通訊接口功能的渦街流量儀表配線設計
帶RS-485通訊功能的渦街流量儀表采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

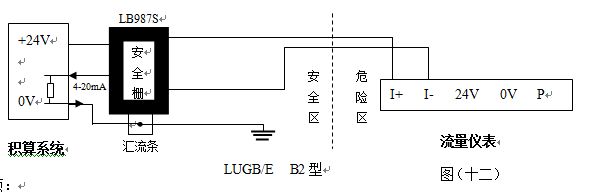

四．防暴型渦街流量儀表配線設計
LUGB/E三線制脈沖輸出型渦街流量儀表與LB978齊納安全柵相連、LUGB/E兩線制標準4~20mA電流輸出型渦街流量儀表與LB987S齊納安全柵相連可構成本質安全型防爆系統，產品防爆標志為Ex ia Ⅱ CT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算系統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖


注意事項：
（1）防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
